Disegni d'Assieme
Scarica PDF
TAV-01-GEN
Approvato

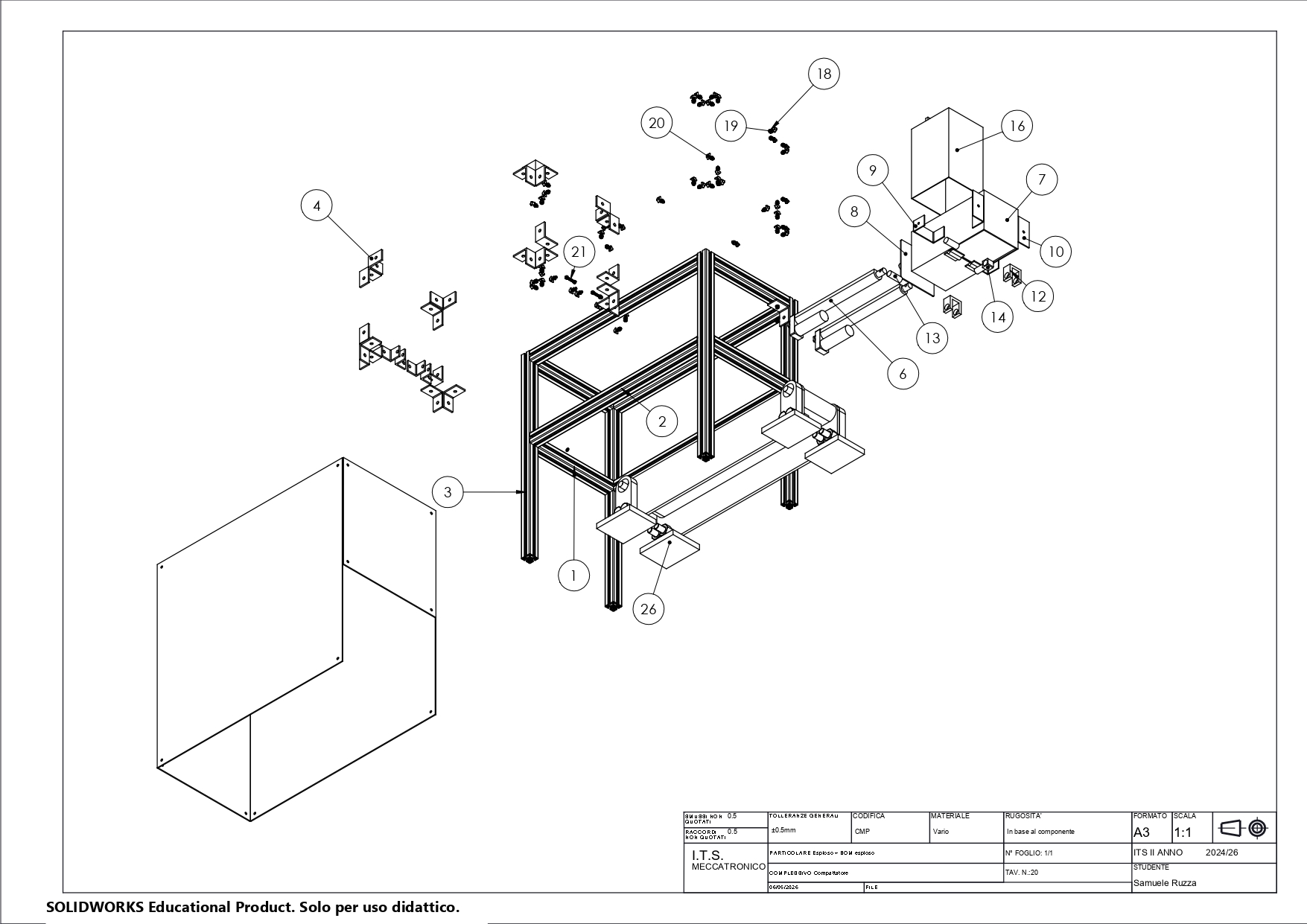

Struttura Principale
Disegno tecnico del telaio esterno, carterature e basi di appoggio.
TAV-02-COMP
Approvato
Struttura principale
Dettaglio del sistema di spinta, cilindri e piano di compressione.
Componenti
CMP-01
Ø26 L50
CMP-02
Cerniera
CMP-03
Attuatore elettrico
CMP-03
Sostegno camera frontale
CMP-03
Sostegno camera laterale
CMP-03
Camera di compattazione
CMP-03
Carter posteriore
CMP-03
Carter frontale
CMP-03
Carter laterale
CMP-03
Assieme camera
CMP-04
Acc D60 + pist
CMP-04
Steel Square Nut M6
CMP-04
Vite profilo Bosch M6
CMP-04
Steel hex nut M6
CMP-04
Stainless Steel Washer Ø6
CMP-04
piastra di compattazione
CMP-04
Piastra di scarico
